225

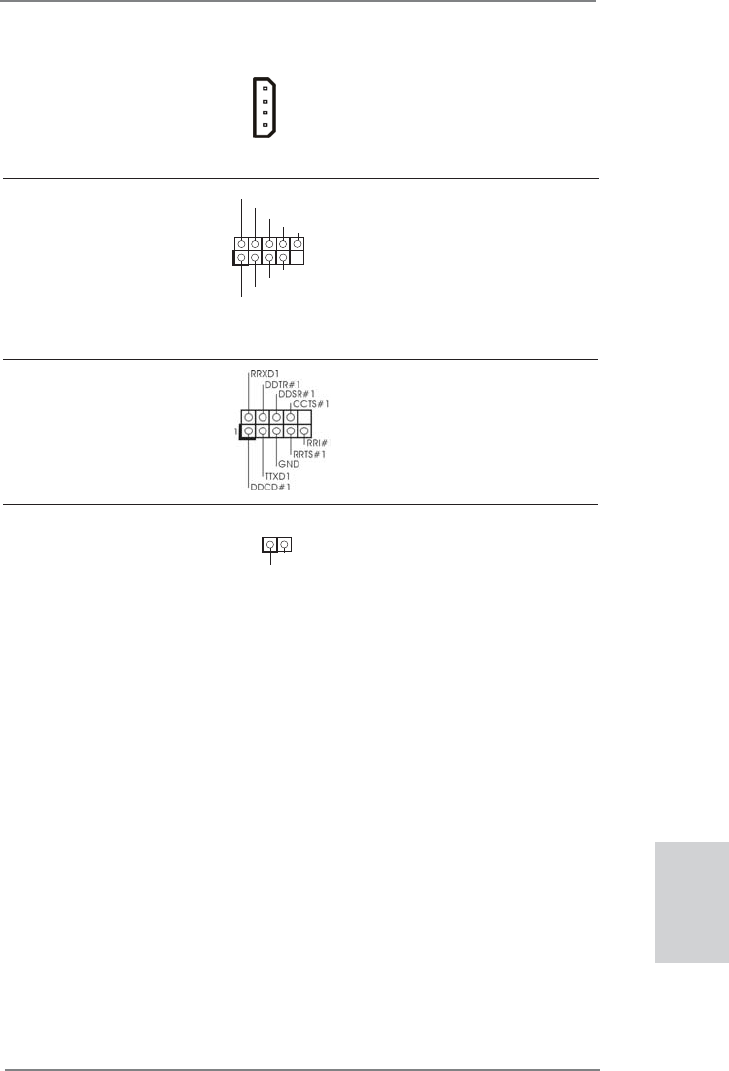

ASRock P67 Extreme4 Gen3 Motherboard
시리얼포트
컨넥터 이 콘넥터는 시리얼 포트
(9 핀 COM1)
모듈을 지원합니다 .
(2 페이지 , 34 번 항목 참조 )
HDMI_SPDIF 헤더 HDMI VGA 카드에 SPDIF 오
(2 핀 HDMI_SPDIF1)
디오 출력을 제공하는
(2 페이지 , 36 번 항목 참조 )
HDMI_SPDIF 헤더는 시스템
이 HDMI 디지털 TV/ 프로젝
터 /LCD 장치에 연결할 수 있
게 합니다 . HDMI VGA 카드의
HDMI_SPDIF 커넥터를 이 헤
더에 연결하십시오 .
한 국 어
SPDIFOUT
GND
1
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
SLI/XFIRE_POWER1
이 커넥터를 사용하지 않아도
되나, 2개의그래픽카드를 이
마더보드에 동시에연결하는 경
우에는 이커넥터를 하드 디스크
전원커넥터에 연결하십시오 .
SLI/XFIRE Power Connector( 전원 커넥터 )
(4 핀 SLI/XFIRE_POWER1)
(2 페이지 , 44 번 항목 참조 )
IEEE 1394 헤더 이본 머더보드에는 I/O 패널에
(9 핀 FRONT_1394)
있는 1 개의 기본 IEEE 1394 포
(2 페이지 , 31 번 항목 참조 )
트외에도 IEEE 1394
(FRONT_1394) 헤더가 1 개
있습니다 . 각각의 IEEE 1394
헤더는 1 개의 IEEE 1394 포
트를지원할 수 있습니다 .
